Tillbaka Tillbaka Nästa Styr och reglera

Kretskort Temperaturstyrd fläkt

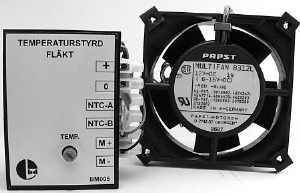

Temperaturstyrd fläkt

I den här kopplingen är det temperaturen som kopplar in eller ur en 12V fläkt.
Strömmen från ett temperaturkänsligt motstånd typ NTC förstärks och kopplas vidare till en Schmittrigger för distinkt omslag, vilken styr den 12V fläkt som ingår. Omslagstemperaturen kan ställas med en trimpotentiometer på kortet. Utsignalen kan inverteras med en flyttbar bygel på kretskortet. Utgången som är av typen öppen kollektor (OC-utgång) kan även användas för att kopplas till reläkort, siren osv.
Byggsatsen innehåller mönsterkort, 4 transistorer, NTC-motstånd, diod, trimpotentiometer, övriga motstånd, kondensatorer, fläkt (surplus), anslutningsstift, kabel m.m.
(OBS: Även fläkten ingår i byggsatsen)
Komplett byggsats (Kretskort och fläkt): Art.nr BM005
Pris: 78,00

---------------
Endast mönsterkort (43x65mm) och byggbeskrivning: Art.nr BM005/M
Pris: 25,00

---------------
Box Temperaturstyrd fläkt

Bygg vidare

Kompletteringssatsen BM005/K innehåller passande inbyggnadsbox 70,5x50,5x35 (633G0015) med lock , frontpanel/borrmall, 6-pol kopplingsplint med fastsättningsskruvar.
Kompletteringssats:Art.nr BM005/K
Pris: 40,00

Läs beställningsinformation i [ Beställ ].
Alla priser i katalogen är inklusive moms.
